Energiedispersive Röntgenspektroskopie (EDX)

EDX ist eine Technik zur chemischen Analyse (Elementaranalzse) von Proben. Bei dieser Technik wird ein energiereicher Elektronenstrahl auf die Probe gerichtet. Der Elektronenstrahl regt Elektronen der inneren Elektronenschalen der Probe an wodurch Löcher entstehen die von Elektronen der äußeren Schalen besetzt werden. Bei dieser Bewegung werden zusätzlich Röntgenphotonen emittiert. Das Energieniveau dieser Photonen ist elementspezifisch wodurch die chemische Zusammensetzung bestimmt werden kann.

Anwendungsgebiete sind:

  • Identifizierung von Partikeln, Einschlüsse und Phasen in Materialien
  • Charakterisierung von Korrosionsprodukten zur Identifizierung von Korrosionsmechanismen.
  • Analyse von Verschleißschäden wie z.B. Reibungssoxide.
  • Bestimmung der Chemischen Zusammensetzung von mikrometergroßen Strukturbestandsteilen
  • Instrument: PentaFETx3

  • Hersteller: Oxford Instruments
  • Misst: Energieniveau von emittierten Röntgenphotonen
  • Ergebnis: Chemische Zusammensetzung

Ergebnis (Beispiel)

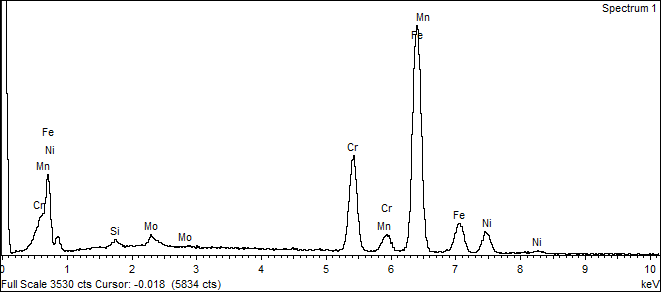

EDX-spektrum für Edelstahl (EN 1.4404).
